引き戸、開き戸、細框OK！履歴管理やデータ移行にも対応
引き戸対応・履歴機能搭載

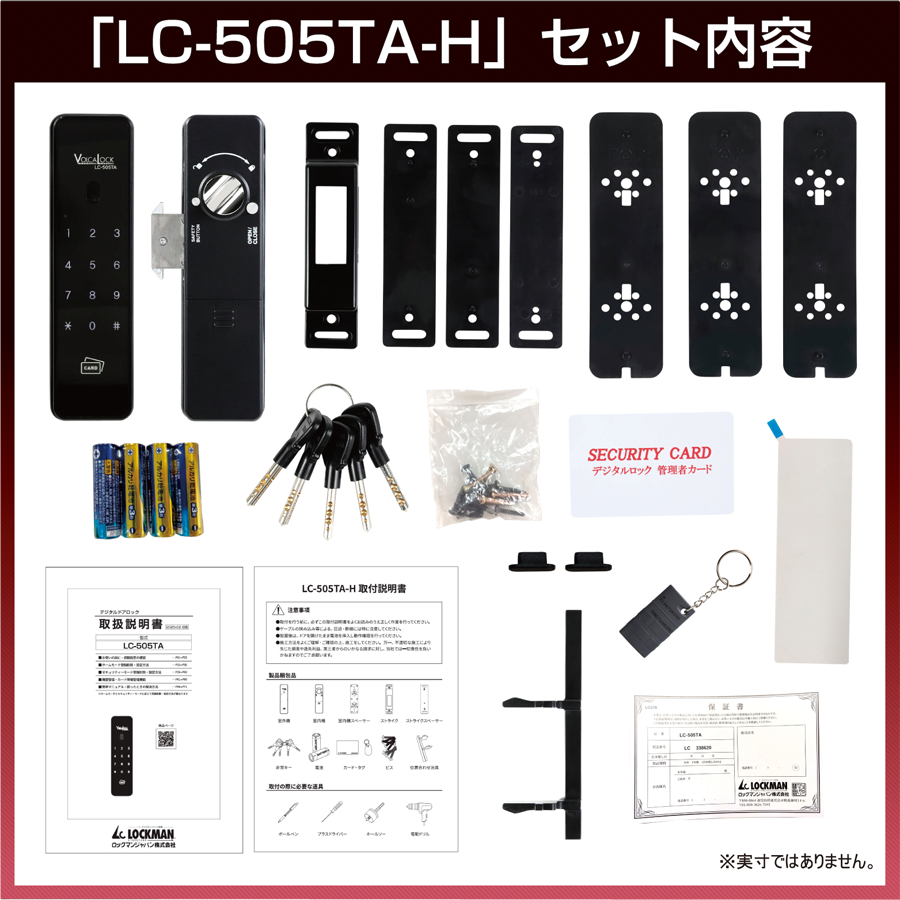

LC-505TA-H (引き戸対応型)
開き戸専用・履歴機能搭載

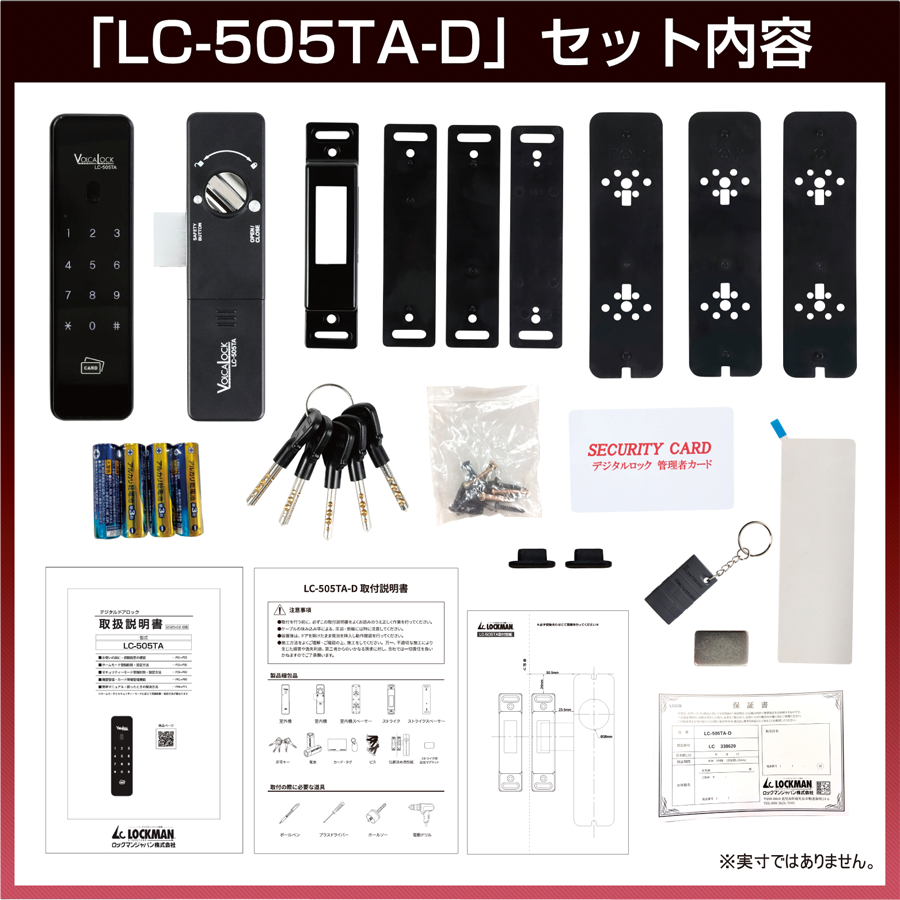

LC-505TA-D (内開き・外開き扉用)
○ 扉を閉めると自動でロック、オートロック機能搭載
○ ネット不要！USBメモリを使って『履歴確認』『データ移行』が可能
○ もしもの時に解錠できる、非常キー5本標準装備
○ 解錠方式：暗証番号・カード(FeliCa/MIFARE)・外部入力・非常キー
○ リモコン解錠対応！(別途受信機とリモコンの購入が必要です)
○ 「LC-505TA-H」は鎌デッド式、「LC-505TA-D」はロングデッド式です
製品特長
特長1
引き戸、開き戸、細框、様々な扉に対応！
本製品は、引き戸に対応した「LC-505TA-H」と、内開き・外開き扉に対応した「LC-505TA-D」の2タイプです。
- 引き戸、スライドドアに取り付けが可能。
- 閉めると鎌状の鍵が枠側の台座に引っ掛かって扉を固定。
- 本体がスリム型で引き残しがなく、扉を大きく引くことができます。※扉によっては戸当たりが必要な場合があります。
【設置例】
戸建、病院、介護施設、公共施設、寮、倉庫、店舗等。
- 内開き、外開きの扉に取り付けが可能。
- 閉めるとデッドボルトが出て扉をロック。
- ロングデッドタイプで、内開き扉の特徴にも合わせて
設置できるような製品となっています。
【設置例】
戸建、企業、事務所、公共施設、寮、倉庫、店舗等。
本体横幅約50mmで、「はめ込みガラスがある」「框が狭い」など、デジタルロックを設置する場所の確保が難しい扉であっても大丈夫！
また、扉に応じて埋込ストライク(オプション部品)を使用することで、取り付けをスムーズにします。
特長2
ネット不要のスタンドアロン式！USBメモリで様々な機能を活用
入室の履歴確認
「誰が解錠したのか」を示す解錠履歴、
「いつ施錠したのか」を示す施錠履歴、
そして設定変更等を含む10,000件の履歴が本体に保存されます。
履歴は「LC-505TA」にUSBメモリを差し込んで確認することができ、CSV形式のファイルで出力、任意のパソコンで閲覧可能です。
入室者の確認や報告書作成等に最適！
データ移行が可能
本体に登録されたカードキー情報は、USBメモリでコピーして他の台に移すことができます。(別機種の製品には移行できません)
また、登録情報はCSVファイルで編集でき、必要なカードキー情報だけ別の台にコピーすることも可能です。(移行できるのはカードキー情報のみです。暗証番号や各種設定等はコピーできません)
登録作業を時短！複数台の運用におススメです
特長3
選べる4つの解錠方法！
| カードキー | 暗証番号 | 非常キー | リモコン (別売り) |
| Mifare/Felica兼用OK ICカードやタグに対応 |
4～12桁 最大4組 | 安心の標準装備 メカニカルキー5本付 |
直線距離約15m ※建物環境で異なります |
解錠方法は、Mifare/Felica規格の「ICカード」と、4～12桁の「暗証番号」があります。
ICカードは、ホームモード時には最大30枚、セキュリティモード時には最大200枚登録可能。
暗証番号は、両モード共に4～12桁で最大4種類を登録できます。
また、万一に備えた非常キーを標準装備。暗証番号を忘れた際や電池切れの場合でも安心して解錠できます。
リモコン操作については、オプション部品「SR-ID505」(受信機)を装着することで遠隔解錠が可能になります。
(受信機とリモコンは、それぞれ別途購入が必要です)
※Mifare固有ID (7byte) は一部未対応です。
※おサイフケータイや交通系ICカードは一部未対応製品があります。専用カードと併用してください。
※iPhoneの場合は、Apple Payを使用して解錠するため動作に不安定な部分がございます。
なお、Apple Payの登録方法についてはiPhoneの設定に関わる内容であるため、弊社サポート対象外となります。
特長4
管理者カードで運用管理！
オフィスや管理室などに最適な、セキュリティモード (管理者権限モード) を搭載。
管理者カードを保持する担当者のみ、カードやパスワードの追加・削除等の設定を変更できます。
ユーザーによる無断変更を防止し、個別登録・個別削除が可能でよりスムーズな運用を手助けします。
| 対象 | できること |
| 管理者 | 解錠 カード・パスワードの登録や削除 (個別登録・個別削除対応) |
| ユーザー | 解錠のみ |
その他の特長
特長5
- 開け放しアラーム機能や、電池切れお知らせ機能等お役立ち機能付。
- ダミーパスワード機能や侵入警報機能等、セキュリティ機能も搭載。
特長6
- 2つの運用モード搭載。
簡単設定「ホームモード」、管理者権限機能「セキュリティーモード」、お客様の運用に応じて設定を切り替えできます。
特長7
- 外部入力・外部電源に対応！
- 外部機器より無電圧接点を入力して解錠可能です。
- 専用アダプターと接続し、外部より電源供給することで電池不要で使用できます。(※配線工事及びオプション部品が必要です)
活用事例紹介
CASE 1
病院・介護施設
車椅子を押しながらでも楽々解錠！
- 職員証をサッとかざして解錠、後は自動でロック。
- 鍵を持ち歩いたり再度施錠したりする必要はありません。
また、スリム型で扉を引いた際にデジタルロック本体と枠がぶつかることなく、
最大限に開くことができます。
そのため入り口を広く確保でき、車椅子など幅が必要な時もスムーズに通れます。
※扉によっては戸当たりが必要になる場合があります。
| スリムデザイン | オートロック |
CASE 2
店舗
営業時間に合わせて施錠&解錠を設定
日中、人の出入りが多い時間帯はオープン保持(解錠保持)にし、
夜間などの営業時間外はオートロックで運用できます。
開店から閉店までロックがかからない為、その都度解錠する手間がなく、
時間外は自動施錠になることで、利便性と防犯面の両立ができます。
- 連続解錠機能
設定をオンにすると解錠状態が続き、オフにするとオートロック状態に戻ります。 - スケジュールタイマー接続(他社製と接続が必要)
指定した時間は解錠状態が続き、指定時間外は自動でオートロックに切り替わります。
| スケジュール タイマー接続 |
連続解錠機能 |
※「連続解錠機能」は都度設定をする必要があります。また、「LC-505TA」本体にスケジュールタイマー機能は内蔵されておりません。
他社様のスケジュールタイマーをご選定いただき、専門業者様へ配線工事をご依頼ください。
CASE 3
企業・オフィス
ゾーンセキュリティ対策や複数台の運用に
- 解錠キーを権限のあるものに限定することで入室制限。
- 入室の履歴を管理することで、万一に備えた対応が可能。
入室履歴(解錠・施錠履歴)はUSBメモリで取り出し、CSVファイルにて出力されます。
任意のパソコンで閲覧・編集ができ、入室者の確認や報告書作成等にも利用可能です。
※USBメモリでデータ移行できるのは、登録済のカードキー情報のみです。
暗証番号やその他各種設定等はコピーできません。
| 履歴管理 | データ移行・CSV編集 |
＼ 複数ゲートの運用に最適です ／
【従来】
社員100人のカードを複数の台に
登録する場合、それぞれの台で
100枚すべてを登録作業する必要あり。
➡➡➡
登録作業の時短＆登録漏れを防止！
【LC-505TA】
最初の一台に100枚を登録したら
USBメモリで登録情報をコピーし、
他の台に差し込んでいくだけ。
主な仕様
| 解錠方式 | |
|---|---|
| 暗証番号 | 4～12桁 (最大4組まで登録可能) |
| カードキー | Mifare/Felica対応 兼用可能 ※Mifare固有ID(7byte)は一部未対応 ホームモード：最大30枚 セキュリティーモード：最大200枚 |
| 外部入力 | 一回解錠：ワンショット 連続解錠入力：トグル |
| 非常解錠キー | 5本 |
| 付属解錠キー | 管理者用カード：1枚 タグ：1個 |
| リモコン (別売り) |
最大5個登録可能 (無線到達距離：最大15m) ※建物環境により距離が変動します ※リモコンの受信機が別途必要です |
| 設置条件 | |
| 対応扉 | LC-505TA-H (引き戸) LC-505TA-D (開き戸) |
| 品番/対応扉厚 | LC-505TA-H：30mm以上～42mm以下 LC-505TA-H-60：43mm以上～60mm以下 LC-505TA-D：30mm以上～42mm以下 LC-505TA-D-60：43mm以上～60mm以下 |
| 勝手 | 右勝手/左勝手 兼用 |
| 使用可能温度範囲 | 0℃～55℃ 結露・氷結なきこと |
| 防水性 | 室外機：生活防水 (IPX4相当) 室内機：非防水 |
| 電源 |
|
| 定格電圧 | DC6V (単3形アルカリ電池4本) |
| 電池寿命 | 約1年 (1日10回使用時) |
| 非常用電源 | DC5V Type-C USB/5V (モバイルバッテリーなど) |
| 外部電源 | DC6V 専用アダプターより電源供給 (別売り) |
| 機能 | |
| 履歴 | 10,000件 (解錠・施錠・設定情報含む) Type-C USBでCSVデータ出力 |
| カード情報 | CSV出力・編集・複数台移行可能 |
| 寸法 | |
| 室外機 | 192 × 53 × 22 mm (ゴム板含む) |
| 室内機 | 192 × 53 × 55.3 mm (ゴム板含む) |
| ストライク | 122 × 29 × 32 mm |
注意事項
- 非常用電源は必ず5Vのものを使用してください。急速充電タイプは電圧が高く、製品に負荷をかける可能性があります。
- 外部入力は必ず無電圧接点をご使用ください。有電圧接点を使用すると、製品の故障や火災の原因となる可能性があります。
- おサイフケータイや交通系ICカードは、一部未対応製品があります。専用カードと併用してください。
- iPhoneの場合は、Apple Payを使用して解錠するため動作に不安定な部分がございます。
なおApple Payの登録方法については、iPhoneの設定に関わる内容であるため、弊社サポート対象外となります。 - 設置の際、電気工事は不要ですが、扉への穴加工が必要です。ご購入の前に必ずご確認ください。
- 直射日光が当たるところへの設置はお避け下さい。
MOVIE
サポート

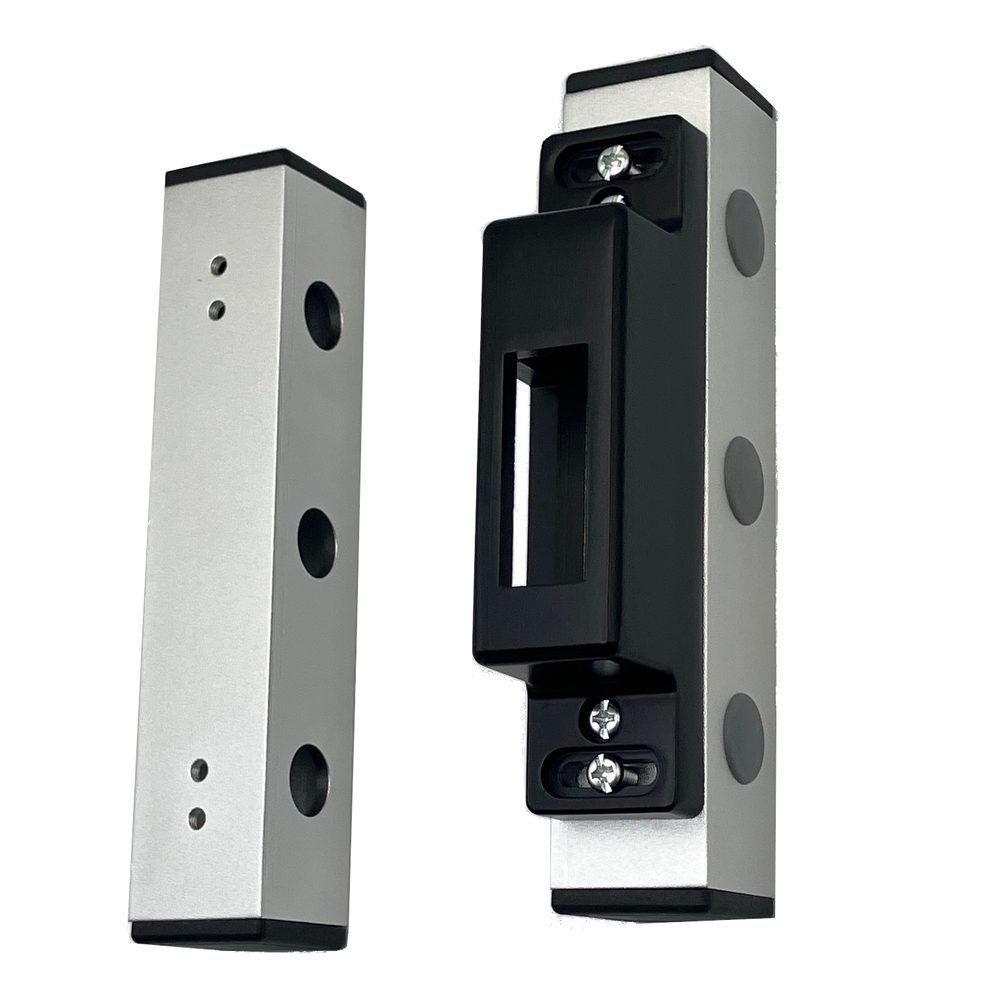

オプション部品
SR-ID50
- 追加リモコン
- 直線距離約15m
※建物の環境により異なります。
SR-ID505
- リモコン受信機
SP-505-01
- ストライクスペーサー
- ストライク / 背面用
- 厚：2.5mm
SP-505-02
- 室内機スペーサー
- 室内機 / 背面用
- 厚：2.5mm
SP-505-03
- 室内機スペーサー
- 室内機 / 背面用
- 厚：5.0mm
MST-505
- 埋込ストライク
- プレート・トロヨケセット

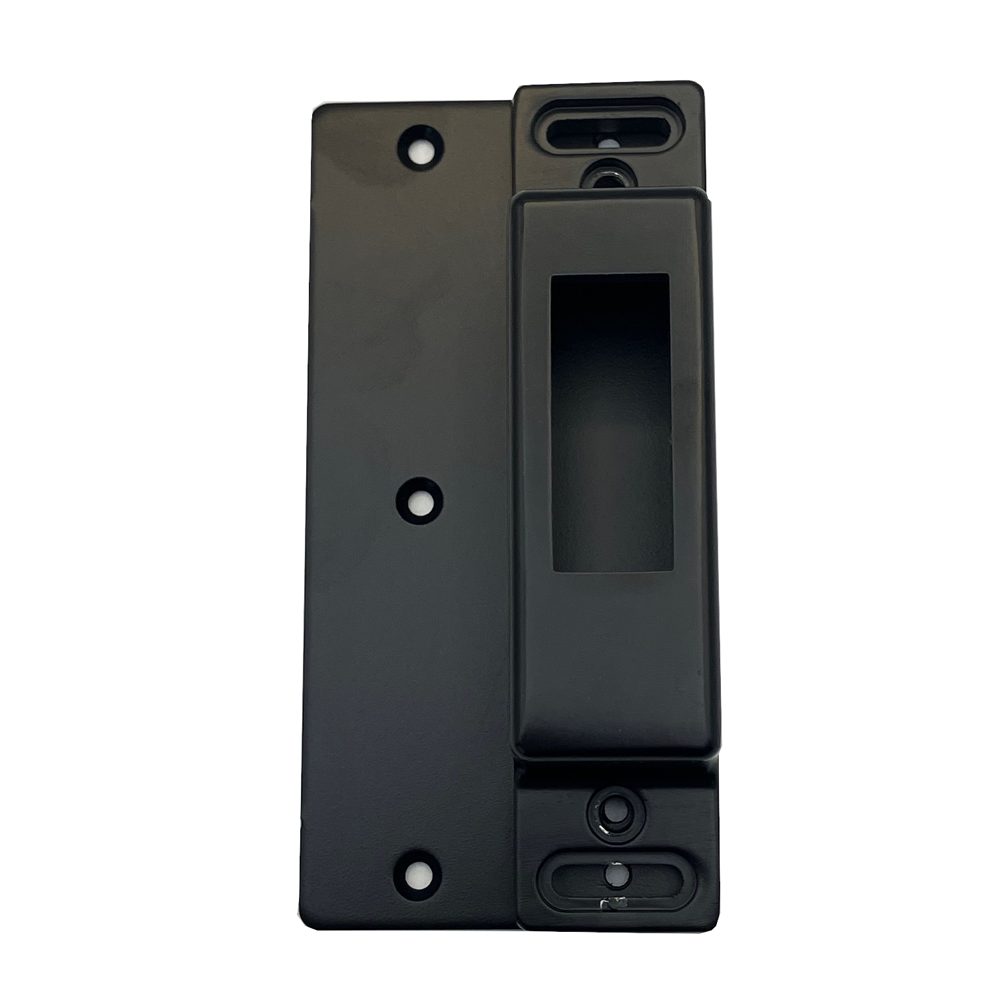

SBP-505
- ストライク取付プレート
- 取付下地プレート
- 123mm × 63mm (プレートのみ)
CY-505T
- 扉厚用シリンダー
- 扉厚：43mm～60mm
- 鍵5本付き

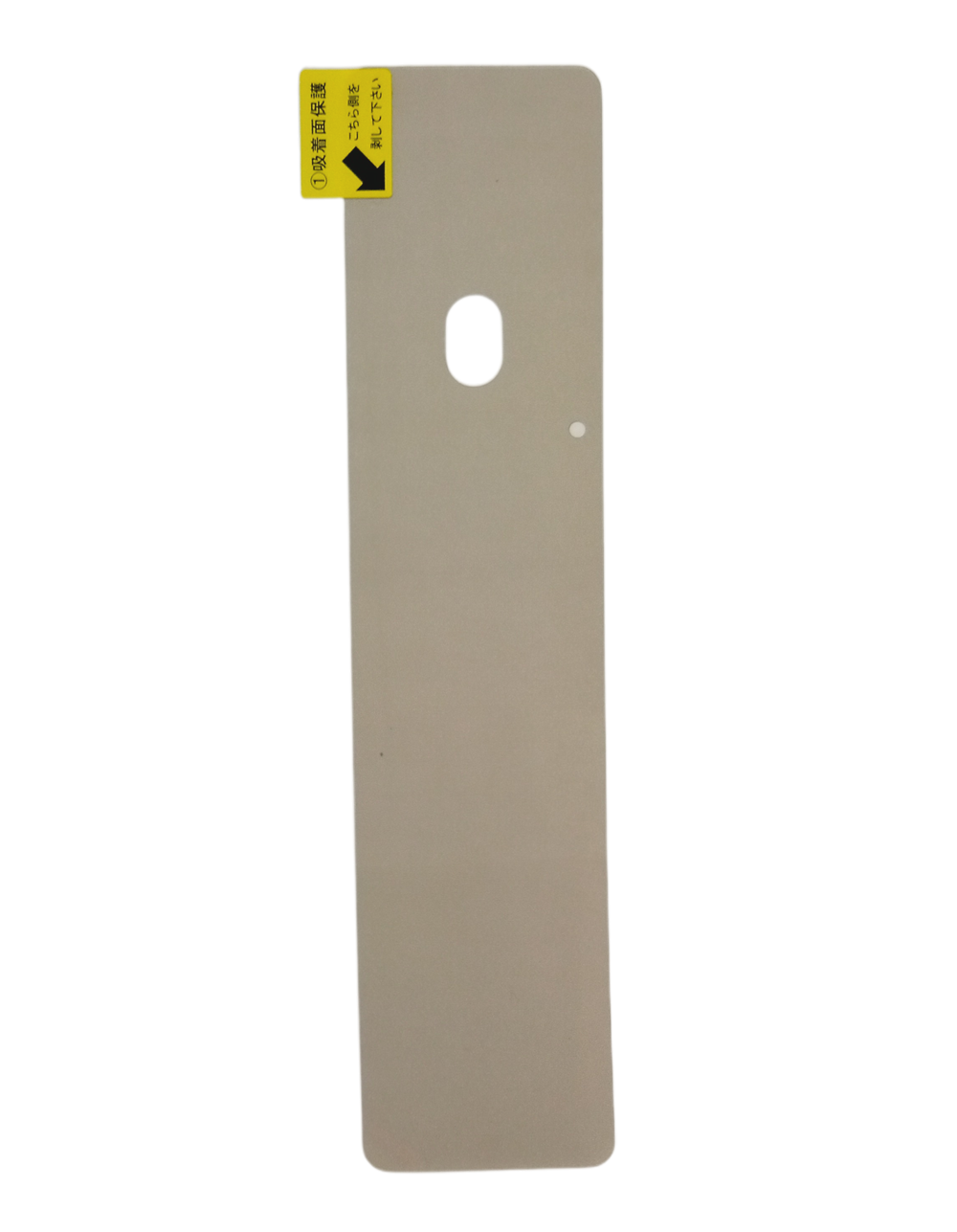

FLM-505-3S
- 保護フィルム
- 「LC-505TA」前面パネル用
- 3枚セット
デモ台_LC-505TA
- LC-505TA用デモ台
A-PSML
- 外部電源用
- DC6V / ACアダプター
- 接続用コネクタセット
(電気工事・配線工事が必要)
C-PSML
- 外部電源接続用コネクタ
※「A-PSML」には同梱されています。
(電気工事・配線工事が必要)
C-EIML
- 外部入力解錠接点
- 接続用コネクタ
(配線工事が必要)
C-EOML
- 外部出力
- 接続用コネクタ
(配線工事が必要)
SC-60M
- 解錠用カード
- 動作周波数：MIFARE 13.56MHz
- サイズ ：86 × 54 × 1mm
SC-3000M
- 解錠用タグ
- 動作周波数：Mifare 13.56MHz
- サイズ ：45 × 24 × 9mm
- > 寸法図
サポート
取付対応扉
設置条件
| 対応扉 | 「LC-505TA-H」(引き戸) 「LC-505TA-D」(開き戸) |
| 対応扉厚 | 扉の厚さ：30mm～42mm / 43mm～60mm ※左下の表より品番をご選択ください |
| 設置場所 | 屋内扉 |
| 防水性 | 室外機：生活防水 (IPX4相当) 室内機：非防水 |
| 使用温度範囲 | 0℃～55℃ 結露・氷結なきこと |
| 勝手 | 右勝手/左勝手 兼用 |
※製品ご購入時は扉厚をご指定ください。
| 標準仕様品 扉厚30mm～42mm対応 |
「LC-505TA-H」 「LC-505TA-D」 |
| 扉厚指定品 扉厚43mm～60mm対応 |
「LC-505TA-H-60」 「LC-505TA-D-60」 |

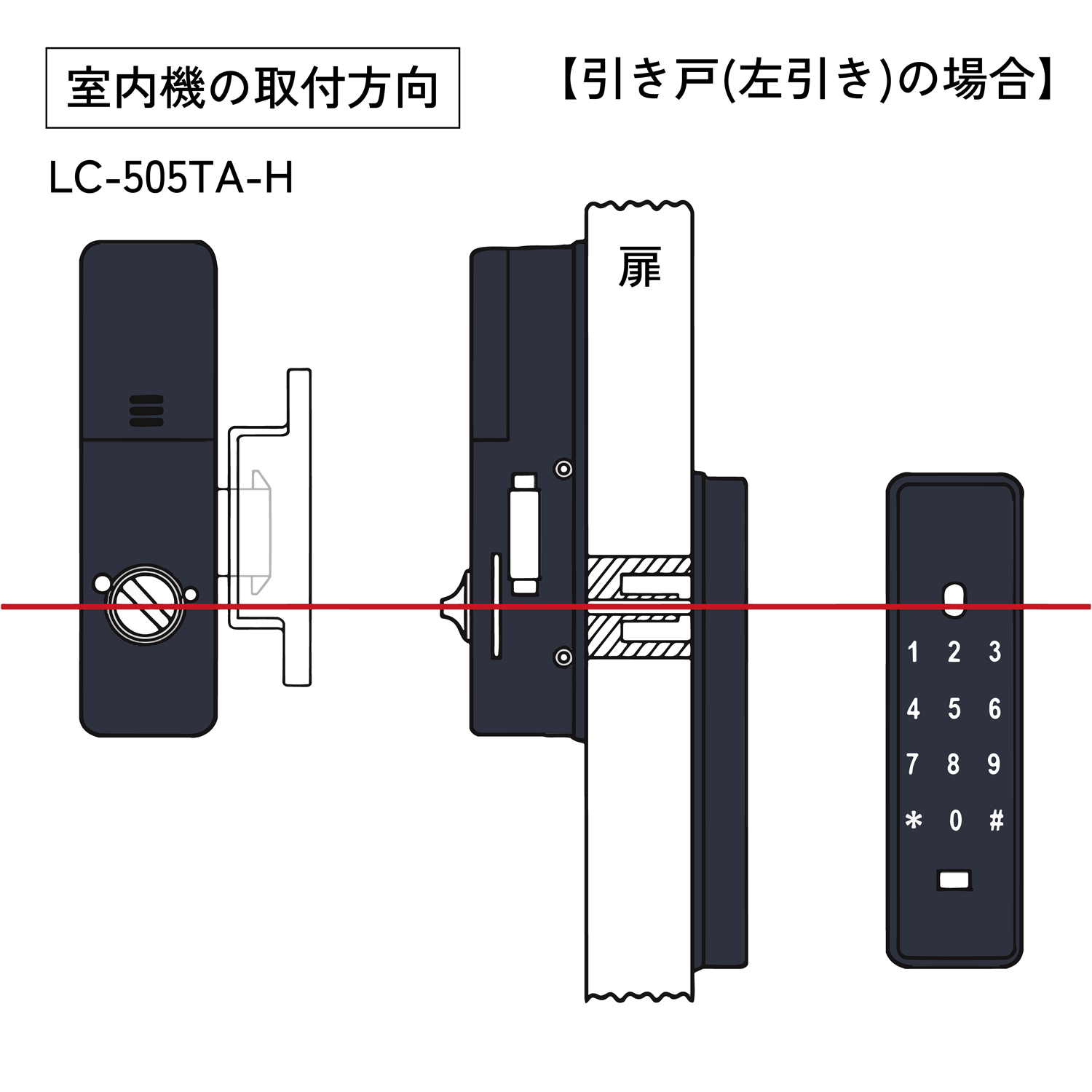

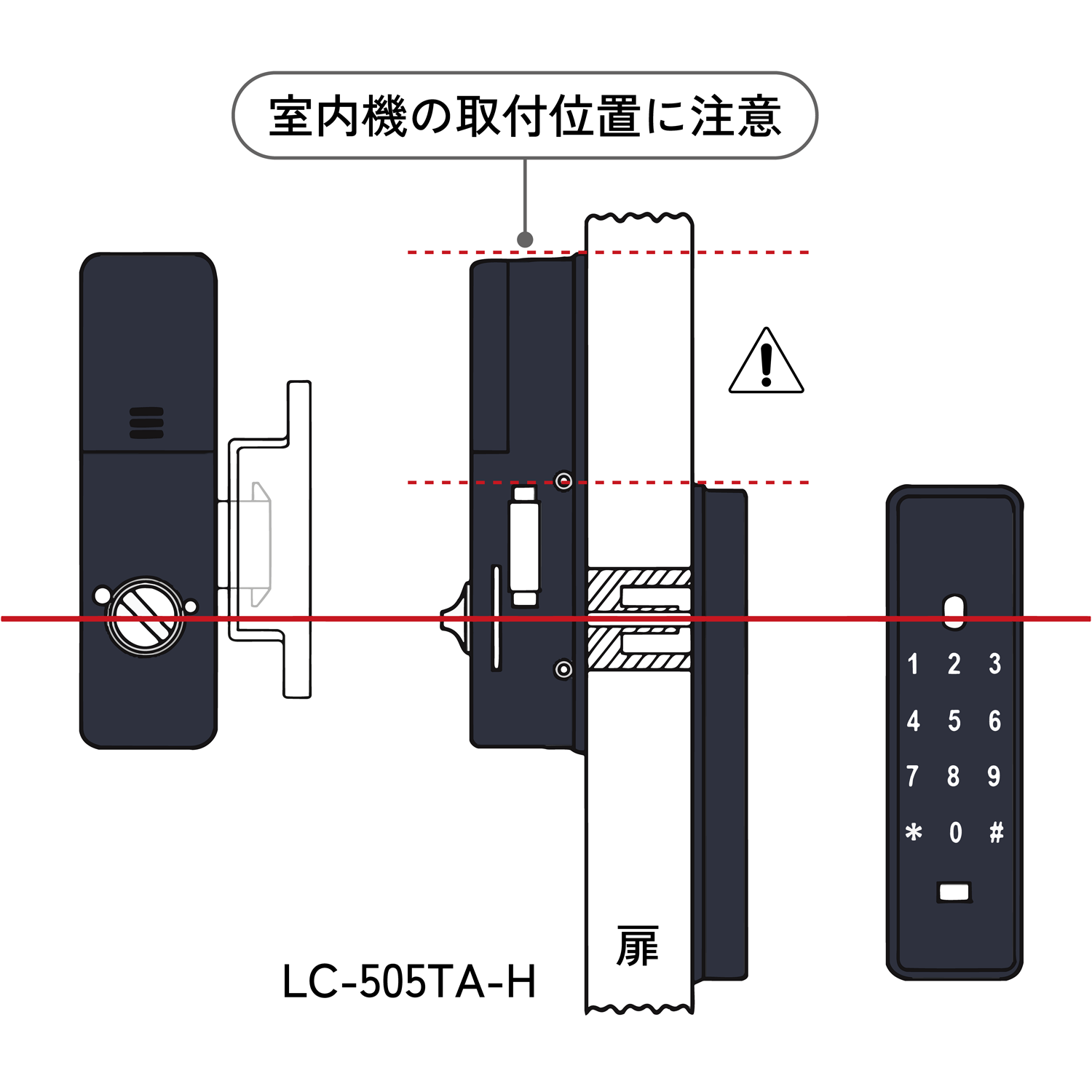

※室内機の設置方向に応じて扉の右勝手・左勝手に対応可能です。
※扉への穴加工は必要ですが、電池式のため電気工事が不要です。
「LC-505TA-D」は、ロングデッドタイプのデジタルロックです。
そのため、デッド部分が常に出ている状態になります。
取付方法
本製品の取り付け方については、下記資料をご参考ください。
扉に応じて異なりますが、専門の業者様であれば約2～3時間で施工が完了します。
（扉の追加加工や別途取付金具が不要な場合）
※扉の形状やスペーサーの使用状況等によって差異がございます。
上記図を参考にしながら、必要に応じて調整しつつ取り付けを行ってください。
製品には、詳細な取付説明書が同梱されています。
外開き扉への設置
▼「LC-505TA-H」の外開き扉への設置について ▼
外開き扉には「LC-505TA-D」が対応しておりますが、扉によっては「LC-505TA-H」が取り付けできる場合があります。
右図のようなL型の扉枠の際は、ストライクを立てて設置することで、取り付けが可能になります。
※扉によっては取り付けが難しい場合がございます。
詳しくはお問い合わせください。
